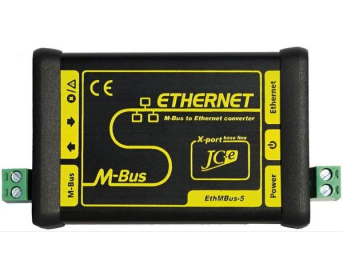

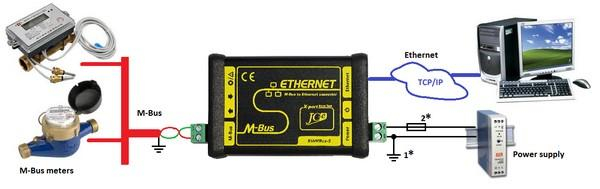

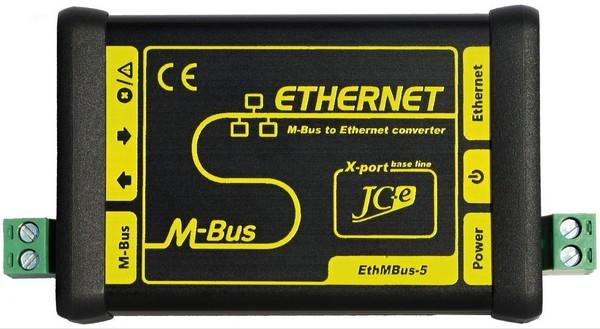

Převodník je využíván v průmyslu a automatizaci budov ke sběru údajů z měřičů spotřeby tepla, průtoku, plynoměrů, elektroměrů apod. Podporuje připojení jednoho až pěti M-Bus slave zařízení a sběrnice s připojenými zařízeními může dosahovat délku několik stovek metrů v závislosti na kvalitě vedení, komunikační rychlosti a doplňkových ochranách. Komunikace převodníku s aplikací v PC může být realizována virtuálním sériovým COM nebo přímo přes TCP/IP spojení. Připojení přes virtuální sériový port je vhodné pro starší programy, určené pouze pro sériové komunikační rozhraní. Konfigurace převodníku je možná přes webové rozhraní, které je zabezpečeno heslem.

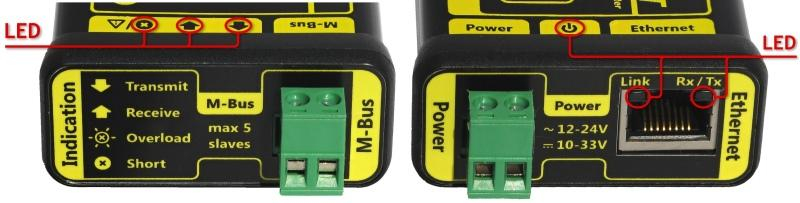

Konstrukce převodníku vychází z praktických zkušeností při nasazovaní komunikačních převodníků v průmyslovém prostředí. Z hlediska dosažení vysoké spolehlivosti provozu a odolnosti má převodník nadstandartní ochranu proti přepětí. M-Bus port odolává trvalému zkratu, přetížení a obsahuje filtr, který zvyšuje odolnost komunikace vůči rušení. M-Bus port je galvanicky oddělen od napájení i od Ethernetového rozhraní pro zaručení vysoké odolnosti vůči přepětí a zabraňuje vytváření zemních smyček. Rozsah stejnosměrného i střídavého napájecího napětí je rozšířen o napájecí port, má ochranu proti přepětí a obnovitelnou proudovou PTC pojistku. Převodník je v robustní hliníkové krabičce s možností uchycení na standartní 35mm DIN lištu. Připojení vodičů je realizováno násuvnými konektory pro zjednodušení montáže a výměny. Provozní stavy převodníku jsou indikovány šesti LED diodami pro rychlé zjištění aktuálního stavu převodníku, jeho oživení a indikaci možných poruch komunikace. LED dioda „overload/short“ rozlišuje dva základní poruchové stavy M- -Bus linky. Zkrat trvalým svícením a přetížení blikáním.
● EMC certifikace v akreditované laboratoři pro průmyslové prostředí s přísnějšími testy odolnosti.
● Kvalitní návrh a konstrukce na základě mnohaletých praktických zkušeností a dlouhodobý bezproblémový provoz velkého počtu převodníku v náročných provozech u zákazníků v ČR a na Slovensku.
● Každý převodník prochází v průběhu výroby sérií elektrických testů a závěrečným testem funkčnosti.
Počet připojitelných M-Bus zařízení : 1 až 5 SLAVE zařízení
Přenosová rychlost : 300 - 9600 bps
Ochrany proti přepětí: M-Bus port, napájení
Proudová pojistka: M-Bus port, napájení
Galvanické oddělení M-Bus portu od napájení, Ethernetu
Napájení: DC 10-33V, AC 12-24V
Spotřeba: 1,7 až 3W podle zatížení
Pracovní rozsah teplot -40°C až 60°C

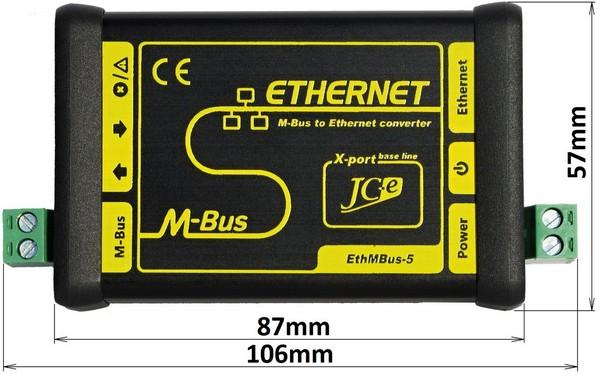

Rozměry 33 x 57 x 106mm
1. Připojení pěti M-Bus slave zařízení.
2. Ethernetové rozhraní 100/10 Mbps.
3. Přenos zpráv TCP nebo UDP telegramy.
4. Jednoduché webové rozhraní pro konfiguraci.
5. Rozšířený rozsah DC a AC napájení.
6. Ochrany, pojistky a filtry zaručující vysokou odolnost celého převodníku vůči přepětí a poruchám.
7. Verze převodníků s rozhraním RS232/RS485 na M-Bus.
