Modul NB-IR-V slouží pro odečítání elektroměrů vybavených optickým rozhraním IrDA a komunikací podle protokolu IEC 62056-21 (DLMS). Elektroměry se připojí k modulu pomocí optické hlavy IR15, která se nasadí na optický výstup elektroměru. Modul si v nastavitelných intervalech zjišťuje stav přednastavených registrů elektroměru a podle nastaveného vysílacího módu odesílá zjištěné hodnoty na nadřazený systém dálkového odečítání ve formě radiových zpráv služby NB-IoT mobilního operátora. Modul může sloužit pro odečítání až šesti elektroměrů (s rozlišením dle sběrnicových adres) místěných v blízkosti modulu. Z každého elektroměru lze odečítat obsah až čtyř registrů, jejichž adresy jsou přednastaveny podle podmínek distributora nebo regulátora trhu. Modul provede s nastavenou periodou odečtení obsahu registrů daného elektroměru a buďto odešle radiovou zprávu s odečtenými hodnotami okamžitě (režim „online"), nebo si uloží odečtené hodnoty do paměti k pozdějšímu hromadnému odeslání (režim „historie"). V režimu „historie“ může modul odeslat v jedné souhrnné zprávě stav až 100 proměnných, což je optimální jak z pohledu životnosti baterie, tak i z pohledu minimalizace nákladů na služby NB-IoT. Modul je schopen přijímat ze sítě GSM zprávy s příkazy ve formátu NEP ze vzdáleného serveru, které mohou sloužit pro nastavení parametrů modulu na dálku. Modul je napájen z vnitřní baterie, která mu umožňuje pracovat po dobu dvou až sedmi let, v závislosti na množství odečítaných měřidel, četnosti odečítání dat a periodě přenosu informací. Moduly se vyrábí ve variantě pro montáž do venkovního prostředí (krytí IP65), nebo ve variantě pro montáž do vlhkého
prostředí (krytí IP68).
Rádiové rozhraní
• komunikační protokol: NB-IoT („Narrow Band“)
• podporované frekvenční pásma NB-IoT: 800 MHz, 850 MHz a 900 MHz
• druh modulace: GMSK, 8PSK (adaptivní)
• šířka kanálu: 180 KHz
• maximální výkon vysílače: 200 mW
• citlivost přijímače: 135 dBm
• přenosová rychlost: 0,35 kb/s až 240 kb/s (adaptivní)
• výstupní impedance: 50 Ω
• anténa: externí, konektor SMA-female
Napájení:
• kapacita lithiové baterie 3,6V 17 Ah
• výdrž baterie při periodě vysílání 24 hodin: minimálně 5 let
Datové rozhraní:
• sériové rozhraní InfraRed (dle IEC 62056-21) (svorky GND, RX, TX)
• přenosová rychlost: 300 ÷ 19200 Baud
• druh provozu: asynchronní
• přenosové parametry: 8 datových bitů, 1 stop bit, sudá parita
• úroveň signálu: CMOS 3,5 V
• napájení optické hlavy: CMOS +3,5V/0,1A svorka "VCC"
• max. počet připojených optických hlav: 6
Konfigurační rozhraní (konektor „CONFIG“):
• přenosová rychlost: 9,6 kb/s
• druh provozu: asynchronní
• přenosové parametry: 8 datových bitů, 1 stop bit, bez parity
• napěťová úroveň elektrických signálů: 2,8 V (CMOS)
Mechanické parametry
• délka: 200 mm (bez antény)
• šířka: 70 mm
• výška: 60 mm
• hmotnost: cca 250 g
Parametry prostředí
• prostředí instalace (dle ČSN 33 2000-3): normální AA6, AB4, A4
• rozsah provozních teplot: (-20 až +40) ⁰C
• rozsah skladovacích teplot: (0 až +40) ⁰C
• relativní vlhkost: 95 % (bez kondenzace), nebo 100% (IP68)
• stupeň krytí: IP65 nebo IP68

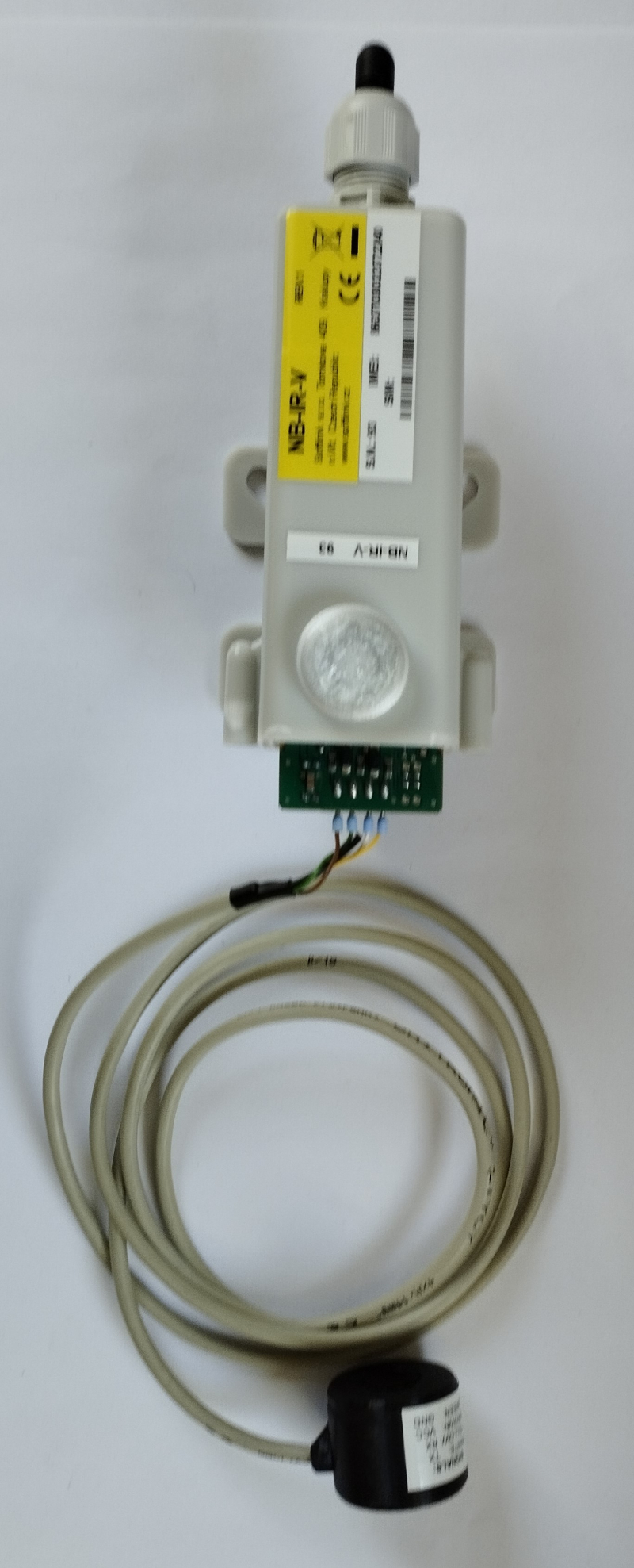

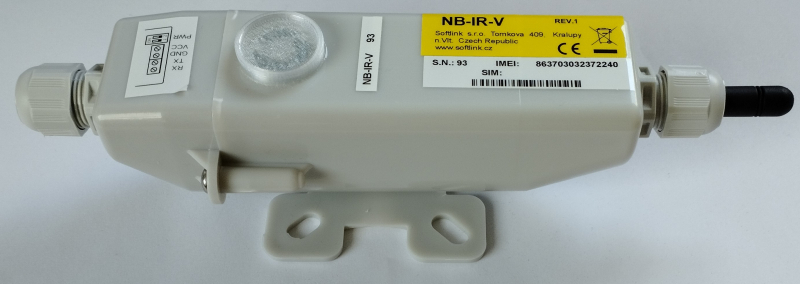

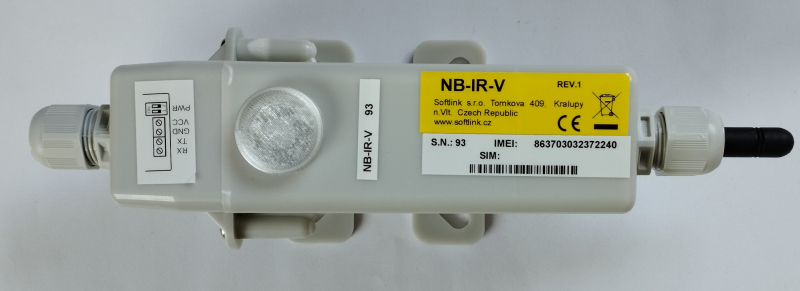

Elektronika modulu je uzavřena ve vodotěsné skříňce s krytím IP65, která má nahoře vodotěsnou průchodku pro připojení antény, nebo anténního kabelu, a dole průchodku pro připojení kabelu optické hlavy IR15.
Skříňku lze upevnit na zeď pomocí čtyř šroubů, nebo na konstrukci či potrubí pomocí plastové upínací pásky.
Konfigurace modulu se provádí buďto z PC (notebooku) přes konfigurační kabel a výrobcem dodávaný
konfigurační převodník „USB-CMOS“, nebo přes optické rozhraní IrDa pomocí konfiguračního převodníku
„Bluetooth-IRDA“ a aplikace v mobilním telefonu, který se připojí k převodníku přes bezdrátové spojení Bluetooth.
Některé parametry modulu lze nastavit dálkově, s využitím zpětného kanálu sítě NB-IoT.
Moduly doporučujeme skladovat v suchých místnostech s teplotou v
rozmezí (0 ÷ 50) °C, optimální skladovací teplota je (15 ÷ 30) °C.
Moduly je nutné skladovat ve vypnutém stavu, aby se zamezilo
zbytečnému vybíjení napájecí baterie.
