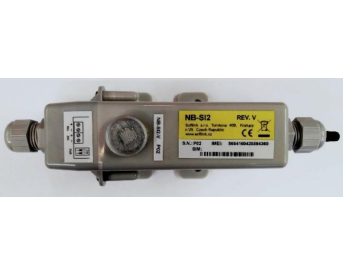

spotřeby s impulsními výstupy (kupř. vodoměrů,
elektroměrů, plynoměrů apod.) nebo binárních senzorů
(kupř. dveřních kontaktů, záplavových čidel) a k
radiovému přenosu informace o naměřených hodnotách.
Modul má dva vstupy pro načítání měřících impulsů z připojených měřičů spotřeby, nebo pro monitorování stavu binárních čidel. Údaje z připojených měřičů jsou v modulu digitalizovány a v nastavených pravidelných intervalech odesílány na centrální systém sběru dat prostřednictvím datové služby NB-IoT mobilního operátora. Změny stavu binárních čidel jsou na centrální systém vysílány okamžitě.
Modul pracuje buďto v módu „on-line“ (kdy odesílá v pravidelných intervalech pouze aktuální data), nebo v módu „historie“, kdy si změřená data ukládá s vysokou četností do paměti a odesílá je na centrální systém s delší periodou. Modul využívá možností obousměrné komunikace přes síť NB-IoT pro dálkové nastavení základních parametrů. Měřící i vysílací periodu modulu lze nastavovat v širokém rozsahu s ohledem na požadavky aplikace a cenu služby. Vysílání je možné synchronizovat podle externího zdroje synchronizačního signálu (kupříkladu HDO). Moduly jsou vybaveny systémem detekce stavů typu „Leak“ (Únik) a „Burst“ (Havárie) s okamžitým odesíláním alarmových zpráv. Nastavení konfiguračních parametrů lze provádět pomocí konfiguračního kabelu, nebo přes optický konfigurační port, a to buďto z běžného počítače či tabletu, nebo z běžného mobilního telefonu přes převodník z optického rozhraní na radiovou
komunikaci Bluetooth. Moduly jsou napájeny z vnitřní baterie s kapacitou 13 Ah, která umožňuje modulům pracovat po dobu více
než 10 let při periodě odesílání zpráv dvakrát až čtyřikrát denně. Moduly se vyrábí ve variantě pro montáž do venkovního prostředí (krytí IP65), nebo ve variantě pro montáž do vlhkého prostředí (krytí IP68).
Rádiové rozhraní
• komunikační protokol: NB-IoT („Narrow Band“)
• podporované frekvenční pásma NB-IoT: 800 MHz, 850 MHz a 900 MHz
• druh modulace: GMSK, 8PSK (adaptivní)
• šířka kanálu: 180 KHz
• maximální výkon vysílače: 200 mW
• citlivost přijímače: 135 dBm
• přenosová rychlost: 0,35 Kb/s až 240 Kb/s (adaptivní)
• výstupní impedance: 50 Ω
• anténa: externí, konektor SMA-female
Napájení
• kapacita lithiová baterie 3,6V: 17 Ah
• výdrž baterie při periodě vysílání 12 hodin: minimálně 10 let
Konfigurační rozhraní („CONFIG.“)
• přenosová rychlost: 9,6 kb/s
• druh provozu: asynchronní
• přenosové parametry: 8 datových bitů, 1 stop bit, bez parity
• napěťová úroveň elektrických signálů: 2,8 V (CMOS)
Bezdrátové konfigurační rozhraní („OPTO“)
• přenosová rychlost: 115 200 Baud
• specifikace optického rozhraní: odpovídá normě IrPHY 1.4
Mechanické parametry (v závorce jsou údaje pro variantu „V“)
• délka: 145 mm (210 mm)
• šířka: 45 mm (70 mm)
• výška: 100 mm (68 mm)
• hmotnost: cca 450 g (300 g)
Parametry prostředí
• prostředí instalace (dle ČSN 33 2000-3): normální AA6, AB4, A4
• rozsah provozních teplot: (-20 až +40) ⁰C
• rozsah skladovacích teplot: (0 až +40) ⁰C
• relativní vlhkost: 95 % (bez kondenzace), nebo 100% (IP68)
• stupeň krytí: IP65 nebo IP68
