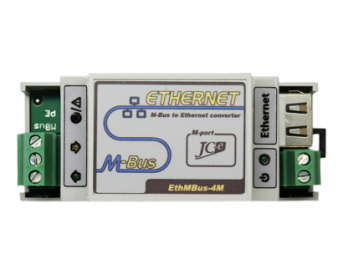

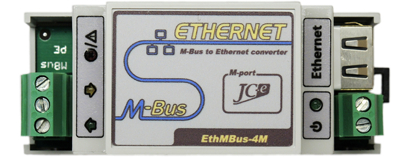

Prevodník pre SMART metering

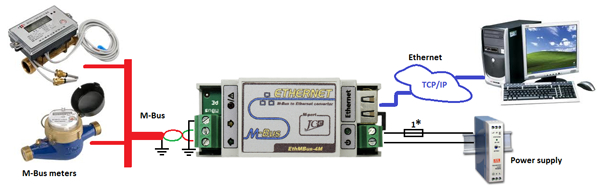

Vzdialená komunikácia s M-Bus meračmi prostredníctvom počítačovej siete Ethernet v priemysle, automatizácii budov. Prevodník funguje ako transparentná brána pre prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.

Spracovanie dát z meračov. V režime Smart M-Bus prevodník funguje ako M-Bus server. Samostatne komunikuje s M-Bus meračmi, spracováva ich údaje a ukladá do vlastnej pamäte.
Údaje z meračov sú súčasne dostupné vo formáte:
• webovej tabuľky
• xml, xml(REST) a csv exportu
• komunikačne M-Bus protokolom
• e-mailom s priloženými xml, csv exportami
Hlavné vlastnosti

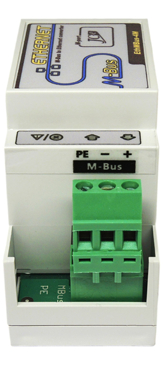

M-Bus port
• Pripojenie 1 až 4 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
• Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
• Široký rozsah jednosmerného napájacieho napätia 8-28V.
• Ochrana proti prepätiu s LED indikáciou napájania.

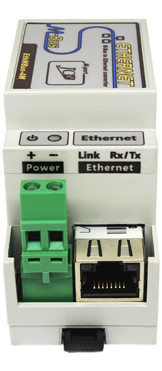

Ethernet
• TCP, UDP protokoly a SW virtuálneho COM portu.
• 10/100BASE-TX ethernet port, konektor RJ45.

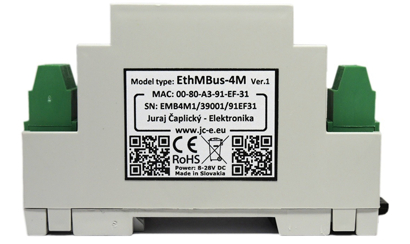

Mechanická konštrukcia
• Plastová krabička s montážou na 35mm DIN lištu.

Hlavné software-ové vlastnosti

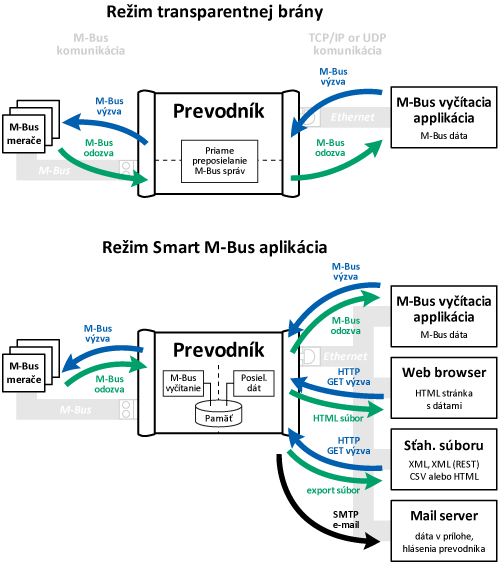

Režim transparentnej brány:
• TCP/IP spojenie
- režim server, client
- záložné IP adresy pre pripojenie
- pripojenie na web adresu (DNS)
• UDP spojenie

Režim Smart M-Bus aplikácia:

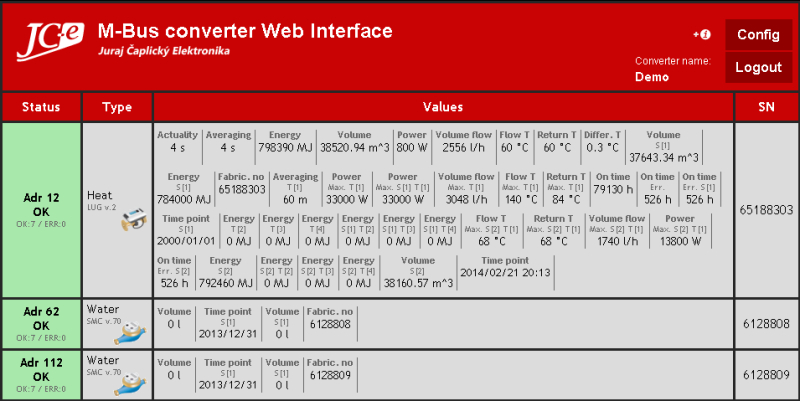

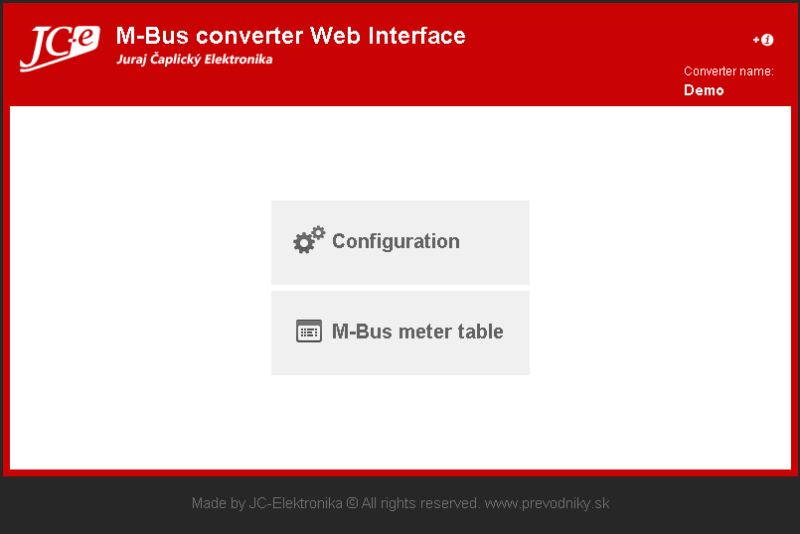

• web stránka s údajmi meračov
• xml, xml(REST), csv exporty
• e-maily s exportami a prevádzkovými informáciami

Záruka kvality

• Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
• Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
• EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
• Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.

Hlavné technické parametre

Počet pripojiteľných M-Bus zariadení : 1 až 4 SLAVE zariadenia
Prenosová rýchlosť : 300 - 9600 bps
Ochrany proti prepätiu: M-Bus port, napájanie
Galvanické oddelenie M-Bus port-u: od napájania, Ethernetu
Napájanie: DC 8-28V
Spotreba: 1,3 až 1,9W podľa zaťaženia
Pracovný rozsah teplôt: -20°C až 50°C
Rozmery: 58 x 36 x 95mm
