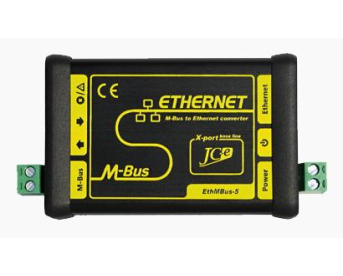

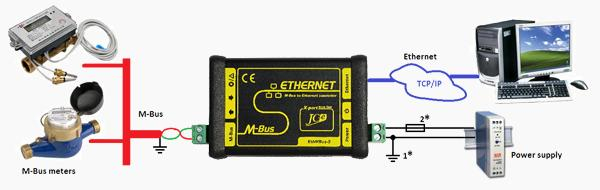

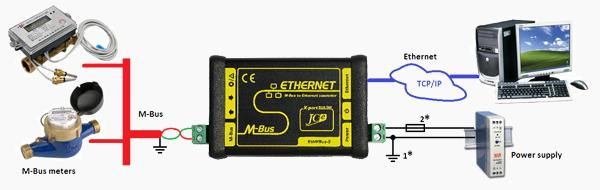

Vzdialená komunikácia s M-Bus meračmi prostredníctvom počítačovej siete Ethernet v priemysle, automatizácii budov. Prevodník funguje ako transparentná brána pre prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.
Spracovanie dát z meračov. V režime Smart M-Bus prevodník funguje ako M-Bus server. Samostatne komunikuje s M-Bus meračmi, spracováva ich údaje a ukladá do vlastnej pamäte.
Údaje z meračov sú súčasne dostupné vo formáte:
• webovej tabuľky
• xml, xml(REST) a csv exportu
• komunikačne M-Bus protokolom
• e-mailom s priloženými xml, csv exportami

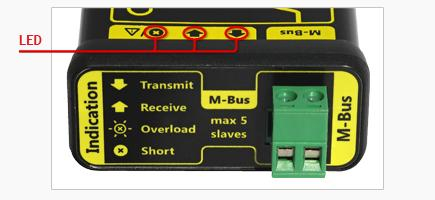

M-Bus port
• Pripojenie 1 až 5 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
• Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.

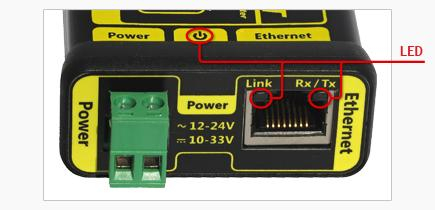

Napájanie
• Široký rozsah napájacieho napätia. DC 10-33V a AC 12-24V.
• Ochrana proti prepätiu a prúdová poistka s LED indikáciou napájania.
Ethernet
• TCP, UDP protokoly a SW virtuálneho COM portu.
• 10/100BASE-TX ethernet port, konektor RJ45.

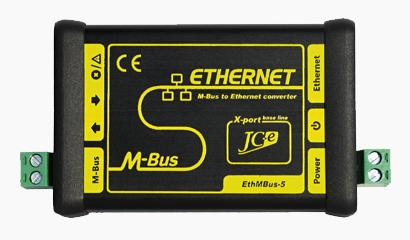

Mechanická konštrukcia
• Hliníková krabička s montážou na 35mm DIN lištu.

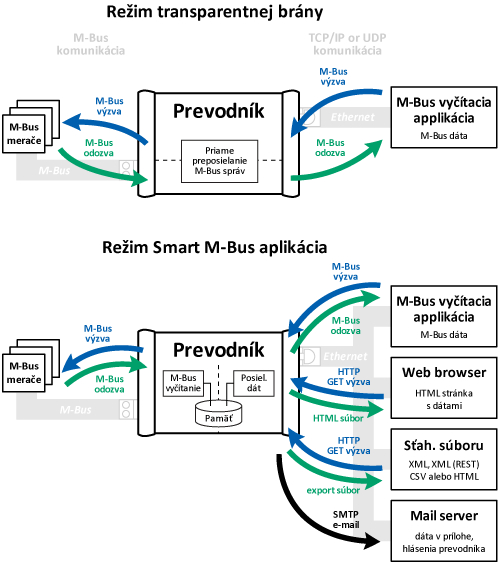

Režim transparentnej brány:
• TCP/IP spojenie
- režim server, client
- záložné IP adresy pre pripojenie
- pripojenie na web adresu (DNS)
• UDP spojenie
Režim Smart M-Bus aplikácia:

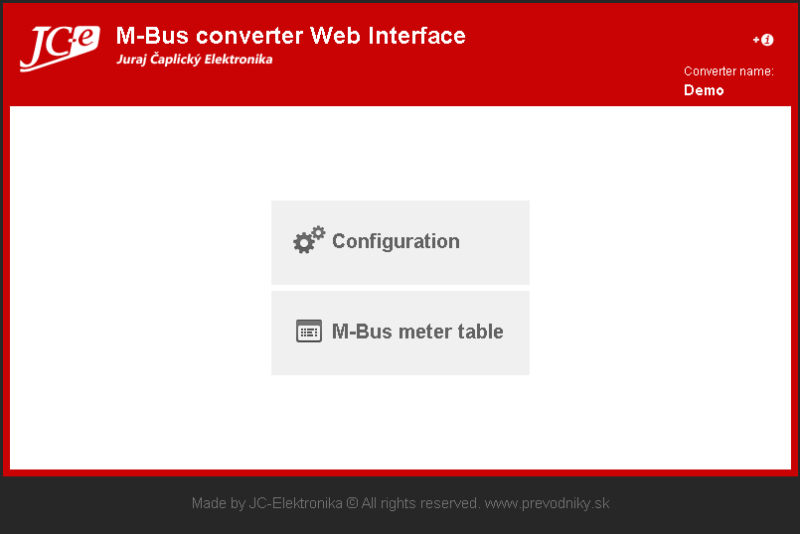

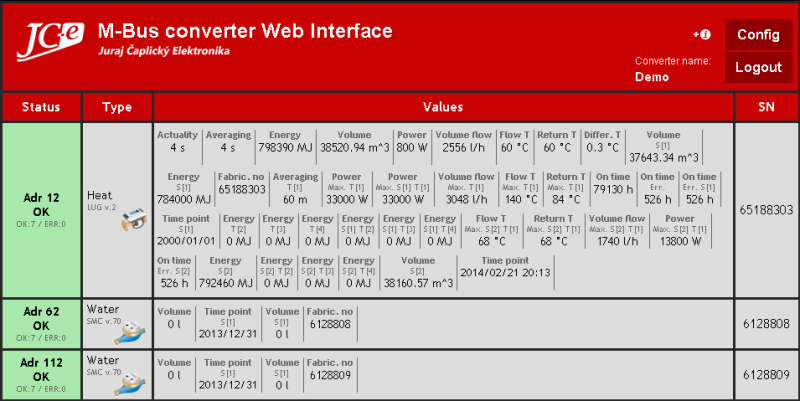

• web stránka s údajmi meračov
• xml, xml(REST), csv exporty
• e-maily s exportami a prevádzkovými informáciami
Prevodníky Ethernet na M-Bus boli v rokoch 2011-2014 nasadené v spolupráci s firmou IPECON s.r.o. v počte viac ako 400ks u niekoľkých zákazníkov na Slovensku a v Čechách. Prevodníky boli použité na zber údajov z meračov tepla do SCADA systémov.
• Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
• EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
• Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
• Viac ako 4 ročná bezproblémová prevádzka nasadených prevodníkov v rôznych prevádzkach.
Počet pripojiteľných M-Bus zariadení : 1 až 5 SLAVE zariadení
Prenosová rýchlosť : 300 - 9600 bps
Ochrany proti prepätiu: M-Bus port, napájanie
Prúdová poistka: M-Bus port, napájanie
Galvanické oddelenie M-Bus port-u: od napájania, Ethernetu
Napájanie: DC 10-33V, AC 12-24V
Spotreba: 1,7 až 3W podľa zaťaženia
Pracovný rozsah teplôt: -40°C až 60°C

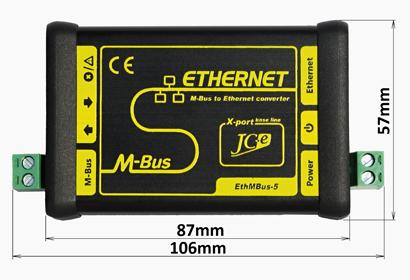

Rozmery: 33 x 57 x 106mm.
