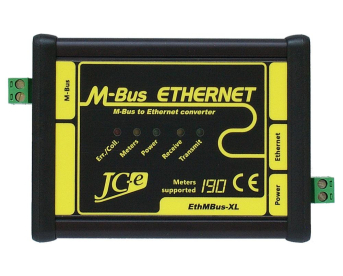

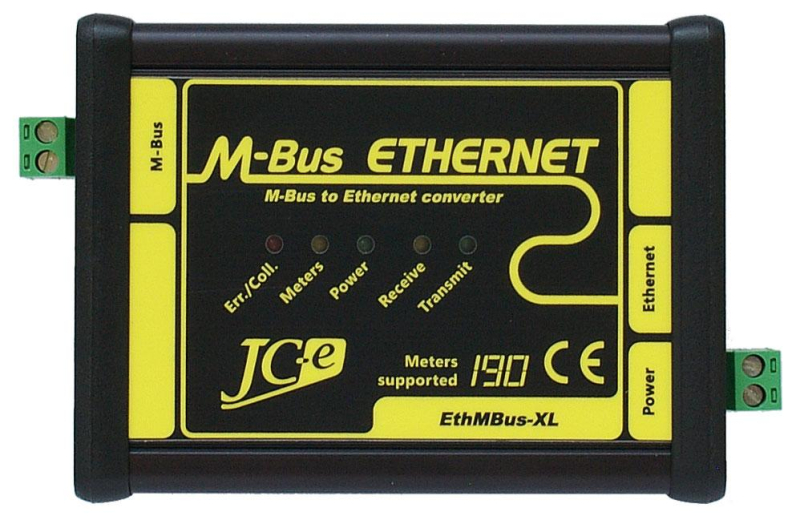

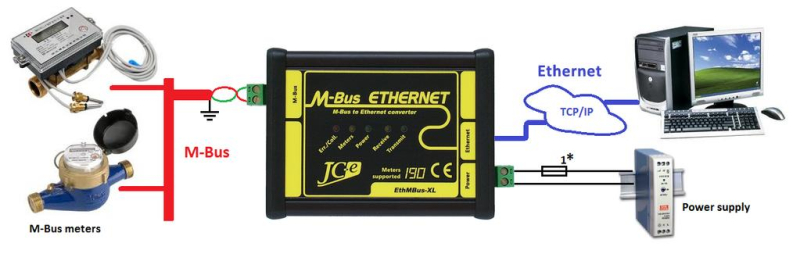

Je určený na vzdialenú komunikáciu s M-Bus meračmi prostredníctvom počítačovej siete Ethernet v priemysle, automatizácii budov.
Vyrábaný v štyroch výkonových verziách pre pripojenie 45, 80, 120 a 190 M-Bus meračov.

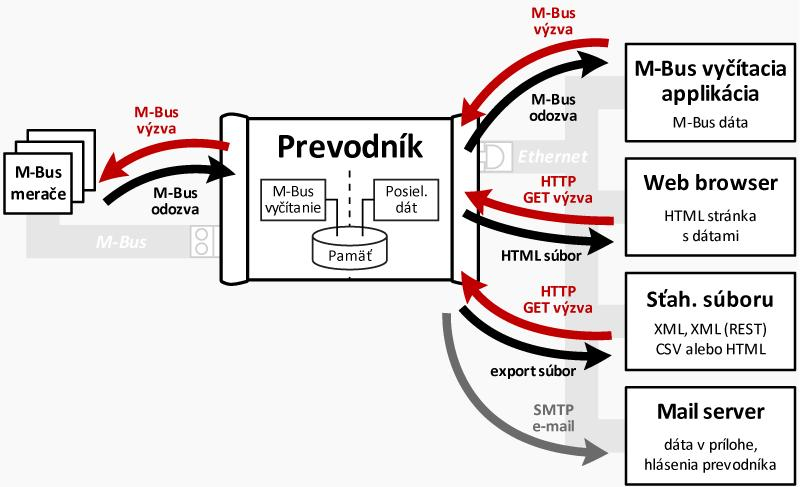

Prevodník v režime Smart M-Bus funguje ako M-Bus server. Samostatne komunikuje s M-Bus meračmi, spracováva ich údaje a ukladá do vlastnej pamäte.
Údaje z meračov sú súčasne dostupné vo formáte:
• webovej tabuľky
• xml, xml(REST) a csv exportu
• komunikačne M-Bus protokolom
• e-mailom s priloženými xml, csv exportami
• uložením exportov na FTP server

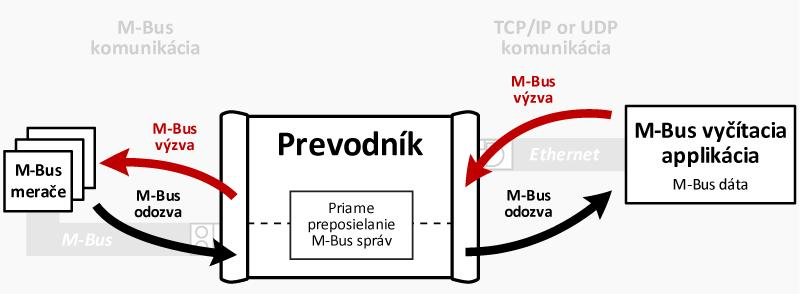

V základnom režime prevodník funguje ako transparentná brána pre prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.

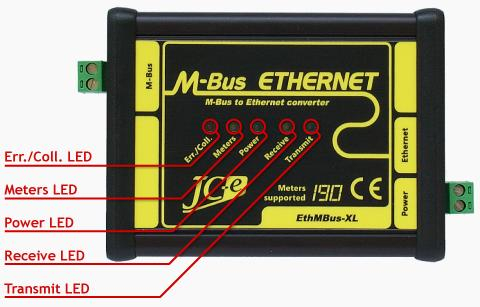

M-Bus prevodník ma procesorom riadenú kontrolu vlastného stavu, stavu napájania a stavu M-Bus linky. Prevádzkové a chybové stavy sú indikované pomocou LED indikácie a uľahčujú a zrýchľujú odhalenie možných chýb pri M-Bus komunikácii.
M-Bus port
• Pripojenie 1 až 45, 80, 120, alebo 190 M-Bus slave zariadení podľa typu prevodníka.
• Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
• Prúdová ochrana proti preťaženiu a skratu na linke.
• Ochrana pred cudzím napätím.
• Procesorová kontrola stavov M-Bus linky s LED Indikácia rôznych chybových stavov.
• Indikácia kolízie odpovedajúcich M-Bus slave zariadení.
• Indikácia obsadenosti M-Bus linky slave zariadeniami.
• Indikácia preťaženia, skratu, kapacitného preťaženia M-Bus linky.
Napájanie
• Široký rozsah jednosmerného napájacieho napätia 12-30V (20-30V pre model XL190).
• Ochrana proti prepätiu.
• Procesorová kontrola napájacieho napätia s indikáciou správnosti a chýb.
Ethernet
• TCP, UDP protokoly a SW virtuálneho COM portu.
• 10/100BASE-TX Ethernet port, konektor RJ45.
Mechanická konštrukcia
• Hliníková krabička s montážou na 35mm DIN lištu.
Režim transparentnej brány:
• TCP/IP spojenie
- režim server, client
- záložné IP adresy pre pripojenie
- pripojenie na web adresu (DNS)
• UDP spojenie
Režim Smart M-Bus aplikácia:

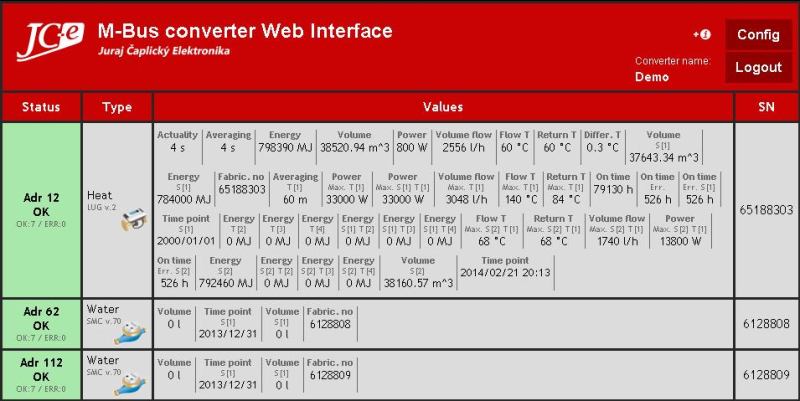

• web stránka s údajmi meračov
• xml, xml(REST), csv exporty
• e-maily s exportami a prevádzkovými informáciami
• uloženie exportov na FTP server
Software-ové funkcie

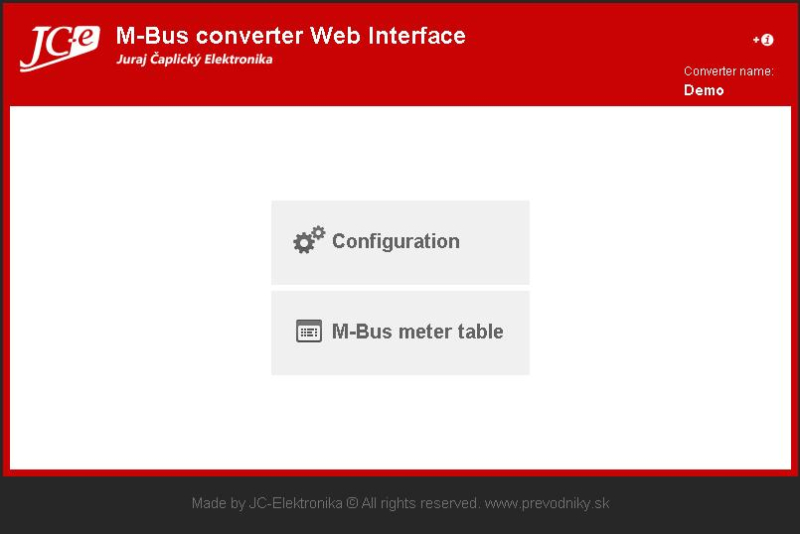

• Konfigurácia prevodníka cez webové rozhranie a Telnet.
• TCP a UDP komunikácia v režime server aj klient so
• záložnými IP adresami pre pripojenie.
• Podpora DNS (host name namiesto IP)
• Logovanie Ethernetovej aktivity a chybových stavov.
• Vyhľadávanie adries meračov a ich zmena (merač musí podporovať túto funkčnosť).
• Štatistika úspešnosti komunikácie s jednotlivými meračmi.
Počet pripojiteľných M-Bus zariadení : 1 až 45, 80, 120, 190 SLAVE zariadení
Prenosová rýchlosť : 300 - 9600 bps
Ochrany proti prepätiu: M-Bus port, napájanie
Galvanické oddelenie M-Bus port-u: od napájania, Ethernetu
Napájanie: DC 12-30V
Spotreba: 1,8 až 16W podľa zaťaženia a verzie
Pracovný rozsah teplôt: -40°C až 60°C

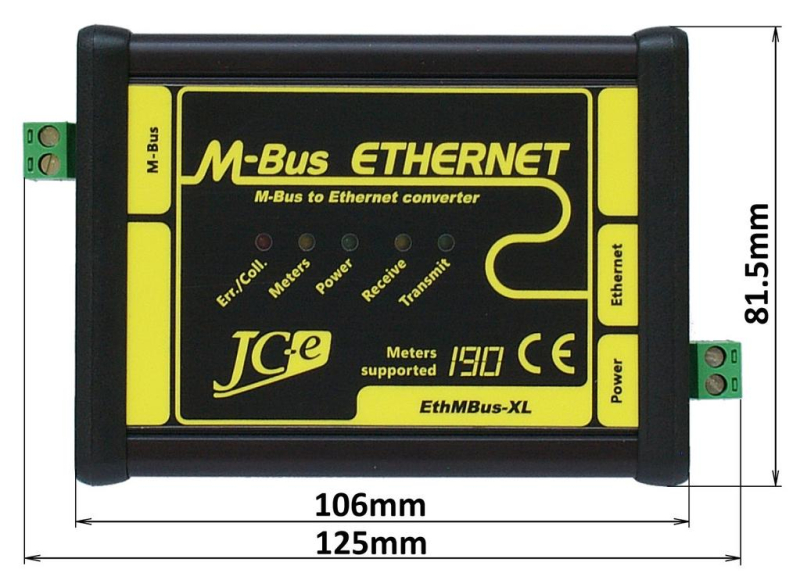

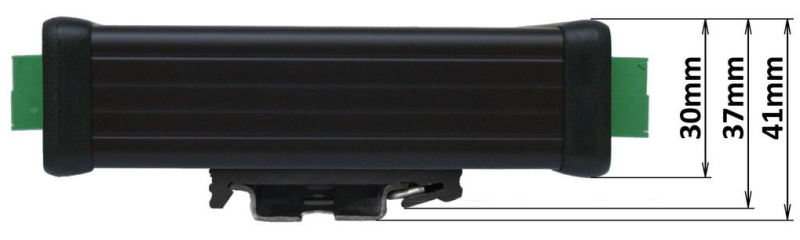

Rozmery: 37 x 81 x 127mm.
