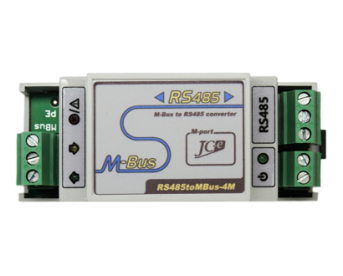

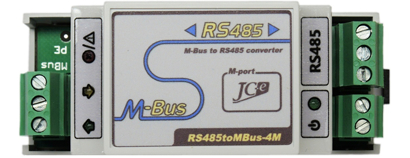

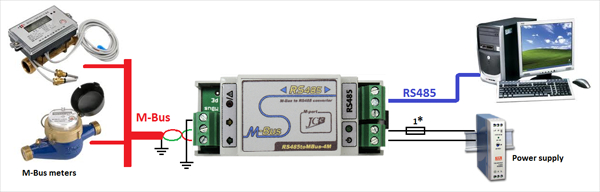

Prevodník RS485toMBus-4M zabezpečuje konverziu sériovej linky RS485 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení je päť.
M-Bus port
• Pripojenie 1 až 4 M-Bus slave zariadení.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
• Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
• Široký rozsah jednosmerného napájacieho napätia 7-28V.
• Ochrana proti prepätiu s LED indikáciou napájania.
RS485
• Signály: Data+, Data- a GND
• Ochrany proti prepätiu.
• Voliteľné zakončenie linky odporom 120R.
• Galvanické oddelenie od M-Bus linky.
Mechanická konštrukcia
• Plastová krabička s montážou na 35mm DIN lištu.
• Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
• EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
• Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
Počet pripojiteľných M-Bus zariadení : 1 až 4 SLAVE zariadenia
Prenosová rýchlosť : 300 - 9600 bps
Ochrany proti prepätiu: M-Bus port, napájanie
Galvanické oddelenie M-Bus port-u: od napájania, RS485
Napájanie: DC 7-28V
Spotreba: 0,3W až 1W podľa zaťaženia
Rozsah pracovných teplôt: -20°C až 70°C
Rozmery: 58 x 36 x 95mm
